走向長壁采煤法及巷道布置

發布時間：

2023-11-03

走向長壁采煤法的特點是采煤工作面沿煤層傾斜方向布置，沿走向方向推進；工作面長度較長，一般為 100～150m，短的有 30～40m，長的超過 200m。在采煤工作面的上方和下方沿走向分別布置回風平巷和運輸平巷，構成采煤工作面和采區巷道之間的通風、運輸和行人的通道。

（一）走向長壁采煤法

走向長壁采煤法的特點是采煤工作面沿煤層傾斜方向布置，沿走向方向推進；工作面長度較長，一般為 100～150m，短的有 30～40m，長的超過 200m。在采煤工作面的上方和下方沿走向分別布置回風平巷和運輸平巷，構成采煤工作面和采區巷道之間的通風、運輸和行人的通道。

根據采煤工藝不同，每一循環的推進度一般為 0.6～1.2m。通常在回風平巷內鋪設軌道，用礦車或平板車運送材料和設備；運輸平巷內用帶式輸送機、刮板輸送機或礦車運送煤炭。下部運輸平巷原來采用雙巷平行布置，現在大多采用單巷布置。

采煤工作面的推進方向有后退式和前進式兩種。后退式是由采區邊界向采區上山（或石門）推進。前進式是由采區上山（或石門）向采區邊界推進。中國各礦區大多采用后退式回采，高瓦斯、突出、有容易自燃或者自燃煤層的礦井，不得采用前進式采煤方法。

（二）巷道名稱

（1）石門。與煤層走向正交或斜交的巖石水平巷道。

（2）上（下）山。位于開采水平以上（下），為本水平或一個采區服務的傾斜巷道。上（下）山的方向在空間位置上與運輸大巷一般是垂直的，按用途和裝備分為輸送機上山、軌道上山、通風上山和人行上山等。

（3）工作面平巷。采煤工作面平巷是位于工作面上部或下部，與工作面垂直或斜交的水平巷道。一般把工作面上部平巷稱為回風平巷，下部平巷稱為運輸平巷。

（三）單一煤層雙面采煤工作面巷道布置

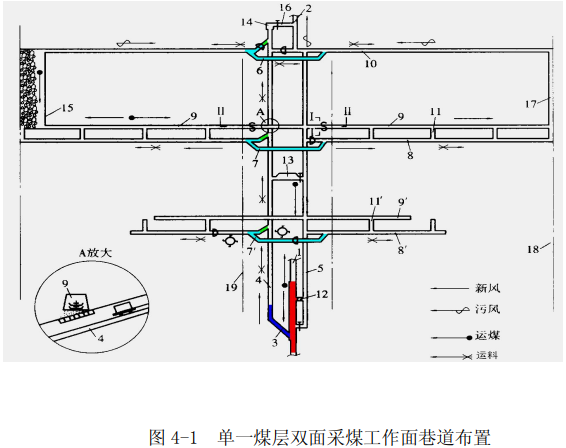

單一煤層雙面采煤工作面巷道布置如圖 4-1 所示。

1—采區運輸石門；2—采區回風石門；3—采區下部輔助采場；4—采區軌道上山；5—采區運輸上山（運煤上山）；6—采區上部采場；7、7′—采區中部采場；9、9′—區段運輸平巷（下順槽）；8、8′、10—區段回風平巷（上順槽）；11—聯絡巷（橫川兒）；12—采區煤倉；13—采區變電所；14—采區 絞車房；15—采煤工作面；16—絞車房回風巷；17—準備工作面；18—采區邊界線；19—停采線（上山保護煤柱線）；20—擋風板
